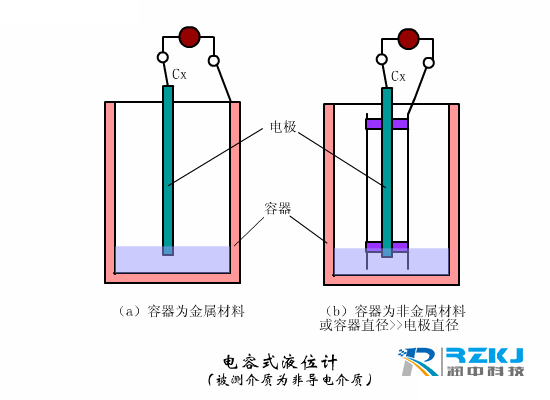

电容式液位计是采用测量电容的变化来测量液面的高低的。它是一根金属棒插入盛液容器内，金属棒作为电容的一个极，容器壁作为电容的另一极。两电极间的介质即为液体及其上面的气体。由于液体的介电常数ε1和液面上的介电常数ε2不同，比如：ε1>ε2，则当液位升高时，电容式液位计两电极间总的介电常数值随之加大因而电容量增大。反之当液位下降，ε值减小，电容量也减小。所以，电容式液位计可通过两电极间的电容量的变化来测量液位的高低。电容液位计的灵敏度主要取决于两种介电常数的差值，而且，只有ε1和ε2的恒定才能保证液位测量准确，因被测介质具有导电性，所以金属棒电极都有绝缘层覆盖。电容液位计体积小，容易实现远传和调节，适用于具有腐蚀性和高压的介质的液位测量。

电容式液位草莓色视频下载核心部件采用**的射频电容检测电路经过16位单片机经过*的温度补偿和线性修正，转化成标准电信号（一般为4~20 mA）。可选HART、CANBUS、485通讯协议进行系统组态。全系列电容式液位草莓色视频下载都具有自校准功能，用户可通过两个按键进行“零点”、“量程”自动校准，以适应各种复杂场所的不同要求。

产品符合GB3836.4-2000《爆炸性气体环境用电设备 第4部分 本质安全型“i”》和GB3638.1-2000《爆炸性气体环境用电设备 第1部分 通用要求》，防爆标志：ExiaⅡC T6，它适用于0区、1区、2区，含有ⅡA～ⅡC类，T1～T6组爆炸性气体混合物的场所。



电容式液位草莓色视频下载特点：

1、结构简单，无任何可动或弹性元部件，因此可靠性极高，维护量极少。一般情况下,不必进行常规的大、中、小维修。

2、多种信号输出，方便不同系统配置。

3、适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。

4、特别适用于酸、碱等强腐蚀性液体的测量。

5、完善的过流、过压、电源极性保护。


性能：

1、检测范围：0.01~2000m

2、 承压范围： -0.1MPa~32MPa

3、探极耐温：  -50~250℃

4、环境温度: -20~60℃

5、储存温度：-55℃～+125℃

6、输出信号: 4～20mA、4～20mA叠加HART通讯、485通讯、CAN总线通讯

7、 供电电压:  12～28VDC（需经安全栅供电）

8、 固定方式:螺纹安装M20×1.5、M27×2，

法兰安装DN25、DN40、DN50。特殊规格可按要求定制

9、接湿材质:  316不锈钢、1Gr18Ni19Ti或聚四氟乙烯

10、 长期稳定性:  ≤0.2%FS/年，

11、温度漂移：≤0.02%FS/℃（在0～70℃范围内）

12、 防爆等级：本安ExiaⅡC T6  隔爆ExdⅡC T5

13、 防护等级：IP67

14、 本安参数：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.042uf， Li：0mH



接线：

电容式液位草莓色视频下载为标准二线或三线制仪表，电源（信号）端子位于仪表壳体内的接线侧，信号线应使用屏蔽线或两根纽在一起的双绞线，尽量不要与其它电源线一起通过线管或明线槽，也不可在大功率设备附近穿过。

安装与调试:

缆式电容式液位草莓色视频下载和杆式电容式液位草莓色视频下载具有多种安装固定方式，以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时，可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心应手。

   在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用，加配重时一定要要把配重物体放入容器底部，以免拉坏传感导线 。

    在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。

   使用时，如果不是金属容器，则需要把草莓色视频下载的外壳用一根导线接入容器的底部，否则测量不准确。

产品若需要现场调整可采取以下方法：


A：采用智能电路的调试方法：

现场调零------当液位位处于*低位时，同时按住“Z”键和“S”键8秒钟后同时松开，再将 “Z” 键按一下，输出电流自动调整到4mA。

现场调满------当液位处于*高位时，同时按住“Z”键和“S”键8秒钟后同时松开，再将“S”键按一下，输出电流自动调整到20mA。


B：采用模拟电路的调试方法：

   当液位在下限时，用螺丝刀缓慢旋转“Z”电位器，观察电流表的读数接近4mA。

   当液位在上限时，用螺丝刀缓慢旋转“S”电位器，观察电流表的读数接近20mA。

如此反复2-3次以上，直到零点和量程都分别为准确的4mA和20mA。

调整好后，应将草莓色视频下载的盖子拧紧。
