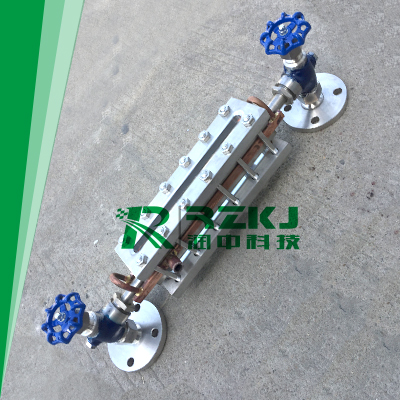

    玻璃板液位计

    • RZ-UB系列玻璃板液位计可用来直接指示密封容器中的液位高度,具有结构简单,直观可靠,经久耐用等优点,但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。适用于化工、石油等工业低温设备的液位指示装···
    • 在线咨询
    • 质量稳定
    • 价格合理
    • 交货快捷
    • 草莓影视在线观看仪表为您提供全套液位计系列解决方案
    • 销售:0517-86917118    15601403222 、 13915181149
    • 传真:0517-86917118
    • 地址:江苏省淮安市金湖县金荷路201号
    • 产品详情

    RZ-UB系列玻璃板液位计可用来直接指示密封容器中的液位高度,具有结构简单,直观可靠,经久耐用等优点,但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。适用于化工、石油等工业低温设备的液位指示装置。

    一、玻璃板液位计产品结构
    仪表的上下阀上装有法兰接头,与容器连接构联通器,透过玻璃板直接指示容器布什的液位,“夹套型”设有加热或冷却装置。该装置加热时可用蒸气,冷却时可用循环水,这样可以调节流动性能,夹套型接管尺寸ZG1/4内螺纹。在上下阀内装有钢球,当玻璃板因意外事故破坏时,钢球在容器压力作用下,自动密封,防止容器内的液体继续外流。在仪表的上端针形阀装有阻塞螺钉,可供放气之用,下端针形阀也装有阻塞螺钉。可供放空、取样、排污、清洗。

    二、玻璃板液位计技术数据
    1、针形阀的自动关闭压力    ≥0.2MPa
    2、夹套蒸气压力为       ≤0.6MPa
    3、玻璃板的急变温差为     ≤240℃

    注:我厂承接特殊规格的定货。

    三、玻璃板液位计产品类型

               名称
    型号
    公称压力MPa
    介质温度℃
    结构特征
    (规格按上、下阀中心线间距离
    标准号
    结构形式
    材料
    L=304
    L=500
    L=800
    L=1100
    L=1400
    L=1700
    透光式玻璃板液位计
    T2.5
    2.5
    -20~+250
    普通型
    I(碳钢)
    II(1Cr18Ni9Ti)

    HG5-1364-80
    夹套型
    I(碳钢)
    II(1Cr18Ni9Ti)

    T6.3
    6.3
    -20~+250
    普通型
    I(碳钢)
    II(1Cr18Ni9Ti)

    HG5-1365-80
    夹套型
    I(碳钢)
    II(1Cr18Ni9Ti)

    反射式玻璃板液位计
    R4.0
    4.0
    -20~+250
    普通型
    I(碳钢)
    II(1Cr18Ni9Ti)

    HG5-1366-80
    夹套型
    I(碳钢)
    II(1Cr18Ni9Ti)

    R0.6
    0.6
    -20~+250
    带颈衬里
    III(碳钢衬里)





    HG5-1367-80
    带颈
    I(碳钢)
    II(1Cr18Ni9Ti)






    HG5-1368-80
    R
    常压
    -20~+250
    衬里
    III(碳钢衬里)






    HG1369-80
    嵌入联接
    I(碳钢)
    II(1Cr18Ni9Ti)






    HG5-1370-80



    RZ-UB系列玻璃板液位计外型尺寸图

    1.针型阀 2.本体 3.压盖 4.衬垫 5. 玻璃板 6.螺母 7.垫片 8.U型螺栓 9.螺柱 10.加热夹套


    反射式普通型

    反射式夹套型(Z)

    透光式普通型

    透光式夹套型(Z)


    安装、使用与维护

    1、为了保证自动密超过计划作用,容器内的介质压力不得小于0.2MPa,在打开上下阀时,阀杆退出转数不少于4转(使钢球封门时,不致于碰到阀杆的**)。
    2、使用中的仪表应定期检查。清洗玻璃板内外壁污垢,使液位显示清晰。
    3、检修装配玻璃板在旋紧螺栓时,要密切注意玻璃板受力不均而破碎。因此,螺栓须严格按图示1、2、3┈┈┈10、11、12顺序交叉地分多次夹紧玻璃板。
